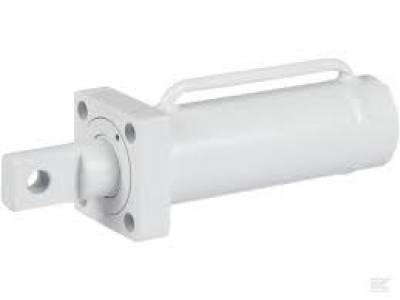

Productomschrijving Snelsluit Cilinder type CW0

Zuigerstangdiameter 32 mm

Type Dubbelwerkend

Slag 80 mm

Minimale lengte 180 mm

Maximale werkdruk 250 BAR

Type bevestiging - cilinderverbinding Flens

Bevestigingsdiameter; cilinderverbinding 11 mm

Bevestigingsdraad diameter - cilinderverbinding 1/4 Inch

Bevestigingsgaten - cilinderverbinding 50 mm

Bevestigingstype - stangverbinding  Boring

Montagediameter - stangzijde 13 mm

Bevestigingsgat diameter - stangverbinding 13 mm

Buitendiameter cilinder 55 mm

Bevestigingsgat diameter - cilinderverbinding 11 mm

Bevestigingskop breedte

Bevestigingskop lengte 70 mm

Cilindermateriaal Roestvast staal 52.0

Cilindermateriaal tolerantieklasse code  H10

Stang oppervlaktebehandeling Gechromateerd

Stang materiaal Staal 20MnV6

C45 veredelingsstaal Stang oppervlakteruwheid

0,25 µm

Kopmoer materiaal Gietijzer

Cilindereinde tot stangeinde afstand 240 mm

Binnendiameter 45 mm

Passend voor CW1/CW10

Materiaal

Buis: St52, H10

Stang: 20MnV6/C45, hardverchroomd Ra 0,25

Kopmoer: gietijzer

Leiding: staal
